干式變壓器原理圖

干式變壓器廣泛用于局部照明、高層建筑 、機場，碼頭CNC機械設備等場所，簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行;由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。

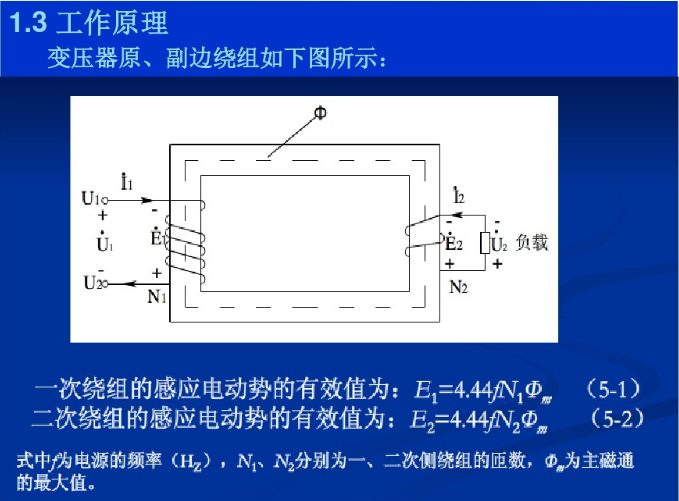

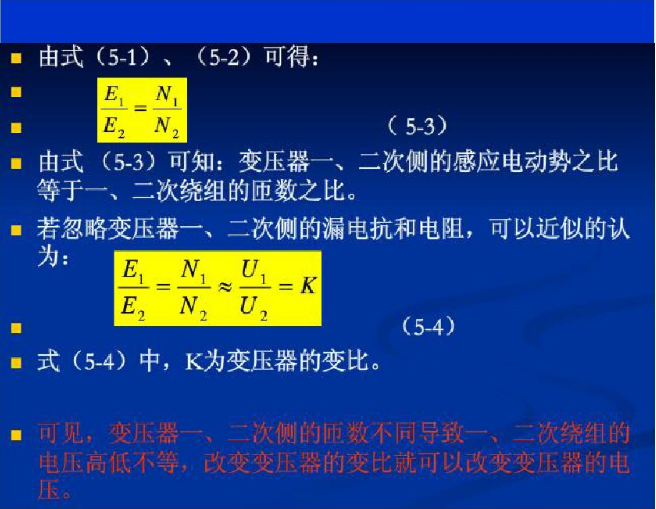

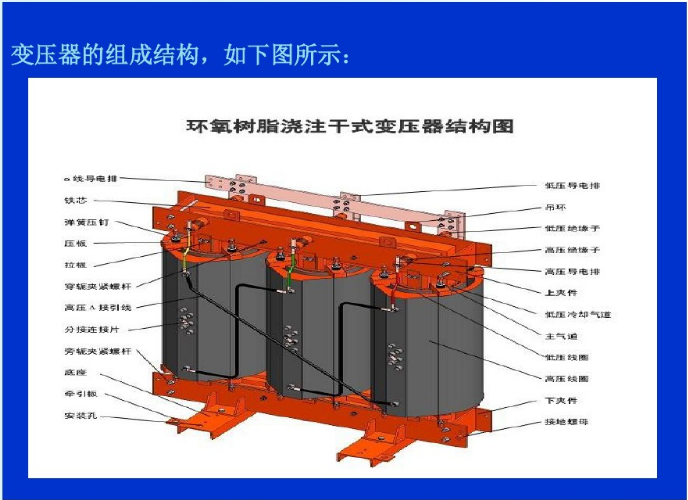

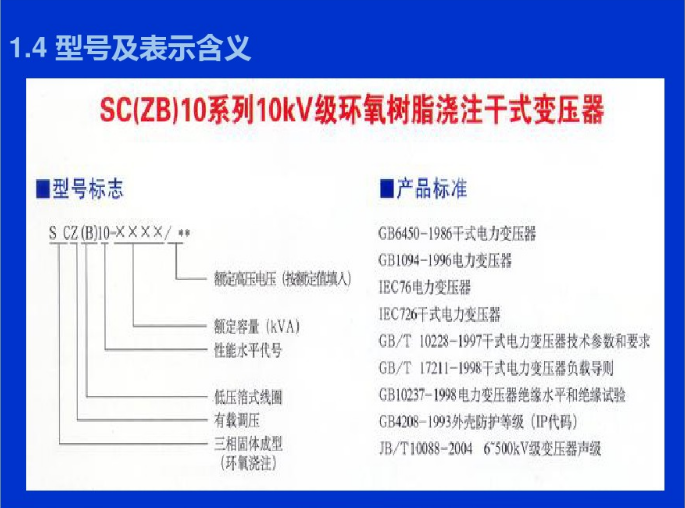

結構類型
構造性能
⑴固體絕緣包封繞組
⑵不包封繞組
繞組 兩個繞組中，電壓較高的是高壓繞組，較低的是低壓繞組
從高 低壓繞組的相對位置看，高壓可分為同心式 交迭式
同心式繞組簡單，制造方便，均采用這種結構方式。
交迭式，主要用于特種變壓器。

結構特點
1.安全，防火，無污染，可直接運行于負荷中心;
2.采用內先進技術，機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長;
3.低損耗，低噪音，節能效果明顯，免維護;
4.散熱性能好，過負載能力強，強迫風冷時可提高容量運行;
5.防潮性能好，適應高濕度和其他惡劣環境中運行;
6.干式變壓器可配備完善的溫度檢測和保護系統。采用智能信號溫控系統，可自動檢測和巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，并有報警、跳閘等功能設置;
7.體積小，重量輕，占地空間少，安裝費用低。
鐵芯
干式隔離變壓器采用優質冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全斜接縫，使磁通沿著硅鋼片接縫方向通過。
繞組形式
⑴纏繞;
⑵環氧樹脂加石英砂填充澆注;
⑶玻璃纖維增強環氧樹脂澆注(即薄絕緣結構);
⑷多股玻璃絲浸漬環氧樹脂纏繞式(一般多采用3，因?yàn)樗苡行У姆乐節沧⒌臉渲_裂，提高了設備的可靠性)。
高壓繞組
一般采用多層圓筒式或多層分段式結構。



形式
⒈開啟式:是一種常用的形式，其器身與大氣直接接觸，適應于比較干燥而潔凈的室內，(環境溫度20度時，相對濕度不應超過85%)，一般有空氣自冷和風冷兩種冷卻方式。
⒉封閉式:器身處在封閉的外殼內，與大氣不直接接觸(由于密封、散熱條件差，主要用于礦用，屬于防爆型)。
⒊澆注式:用環氧樹脂或其它樹脂澆注作為主絕緣，它結構簡單、體積小，適用于較小容量的變壓器。

特點結構
折疊溫度控制系統
干式變壓器的安全運行和它的使用壽命，很大程度上取決于變壓器繞組絕緣的安全的可靠性。
折疊冷卻方式
干式變壓器冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行;由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。
工作環境
1.0 - 40( ℃ )，相對濕度<70%;
2.海拔高度:不超過2500 米;
3.避免遭受雨水、濕氣、高溫、高熱或直接日照。其散熱通風孔與周邊物體應有不小于40cm 的距離;
4.防止工作在腐蝕性液體、或氣體、塵埃、導電纖維或金屬細屑較多的場所;
5.防止工作在振動或電磁干擾場所;
6.避免長期倒置存放和運輸，不能受強烈的撞擊。



技術參數
1、使用頻率:50 / 60HZ ;
2、空載電流:< 4 % ;
3、耐壓強度:20000V / min無擊穿;測試儀器:YZ1802 耐壓試 驗儀(20mA) ;
4、絕緣等級:F級(特殊等級可定制);
5、絕緣電阻:≥2M歐姆測試儀器:ZC25B 一4 型兆歐表<1000 V);
6、連接方式:Y/Y 、△/Y0 、Yo/△，自耦式(可選);
7、線圈允許溫升:I00K;
8、散熱方式:自然風冷或溫控自動散熱;
9、噪音系數:≤30dB。



折疊接線方式
1、短接變壓器的"輸入"與"輸出"接線端子用兆歐表測試其與地線的絕緣電阻。1000V兆歐表測量時，阻值大于2M歐姆。
2、變壓器輸入、輸出電源線截面配線應滿足其電流值大小的要求;按照2-2.5A/min2電流密度配置為宜。
3、輸入、輸出三相電源線應按變壓器接線板母線顏色黃 、綠、紅分別接A 相、B 相、C 相，零線應與變壓器壓器中性零線相接，接地線、變壓器外殼以及變壓器中心點相連接.平常我們說的地線與零線都是從變壓器中性點引出的。(如變壓器有機箱應與箱體地線標志對應相連接)。
檢查輸入輸出線，確認正確無誤。
4、先空載通電，觀察測試輸入輸出電壓符合要求。同時觀察機器
內部是否有異響、打火、異味等非正常現象，若有異常，請立即斷開輸入電源。
5、當空載測試完成且正常后，方可接入負載。
折疊高壓線圈
高壓線圈采用機械強度高、散熱條件好的連續式結構，線圈繞制在成型絕緣筒上，采用絕緣紙包扁銅線做導體，層間采用絕緣材料絕緣紙，線圈經VPI真空壓力浸漬成堅固整體，避免了多層圓筒式線圈層間電壓高、散熱能力差、容易熱擊穿、以及機械強度低的缺點，從而提高了產品運行的可靠性;防潮性能極佳，更能承受熱沖擊，永不龜裂，局部放電量<5Pc，壽命期后易于分解回收，保護環境。
折疊低壓線圈
低壓線圈為箔繞式結構，線圈采用優質銅箔和H級絕緣材料繞制而成，層間采用絕緣材紙為絕緣系統，線圈經VPI真空壓力浸漬成堅固整體，產品機構特點:
1、線圈機械強度高，抗短路能力強。
2、線圈抗熱沖擊能力強，產品壽命提高。
3、線圈"防潮、防塵、防鹽霧"能力強。
折疊鐵芯
鐵心材料選用0.2mm厚優質高導磁硅鋼片45°全斜搭接，鐵心采用不沖孔、拉板結構;表面涂以絕緣漆，防潮防銹、損耗低、噪音小。 運行噪音比標下降16db左右，可達家一級居民區噪音要求。
