S13-800KVA油浸式變壓器適用于三相、50Hz、電力電網系統。用于電網一次側的輸入、二次側的輸出。S13-800KVA油浸式變壓器符合IEC 60076、GB/T6451、GB1094等國內外標準 。該系列產品在設計上，在材料、結構和工藝上進行了大幅度的改進和提高。高低壓夾件采用鋼拉帶或上梁及側梁拉緊，形成堅固的框架結構，增強鐵芯夾緊力和耐受運輸沖擊能力。抗短路能力強，外觀造型美觀，運行可靠，損耗低，噪音小，達到國外同類產品水平。S13-800KVA油浸式變壓器樣機一次性通過國家變壓器檢測中心進行的突發短路試驗，高低壓線圈設縱向油道有利于散熱，可大幅度降低銅油溫差及線圈內部的熱點溫升。

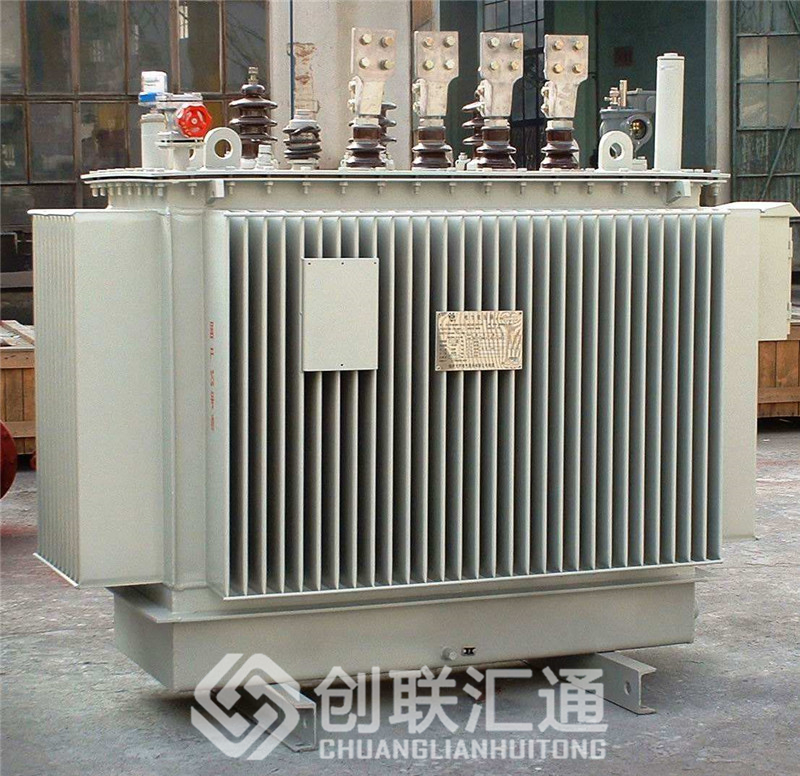

S13-800KVA油浸式變壓器

 S13-800KVA油浸式變壓器為配電網絡與工礦企業供配電系統中的重要設備，變壓器在工礦企業、農業和民用建筑中廣泛使用，也可用于石油、化工行業中多油污、多化學物質的場所。變壓器采用波紋油箱，取消了儲油柜，箱蓋與箱沿完全焊死或用螺栓緊固，延長了變壓器油的使用壽命。產品表面經去油、去繡、磷化處理后噴涂底漆、面漆，可以滿足冶金、石化系統及潮濕污穢地區的特殊使用要求。精選組件，采用了全密封變壓器油箱，按標準要求安裝有壓力釋放閥、信號溫度計、氣體繼電器等，確保變壓器安全運行。該系列產品外形美觀，體積小，能減少安裝占地面積，是理想的免維護優質產品。

 S13-800KVA油浸式變壓器特點

 1、油浸式變壓器低壓繞組一般都采用圓筒式結構或螺旋式結構;高壓繞組采用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強。

 2、鐵心和繞組各自采用了緊固措施，器身高、低壓引線等緊固部分都帶自鎖防松螺母，采用了不吊心結構，能承受運輸?shù)念嵳稹?/p>

 3、線圈和鐵心采用真空干燥，變壓器油采用真空濾油和注油的工藝，使變壓器內部的潮氣降至低。

 4、油箱采用波紋片，它具有呼吸功能來補償因溫度變化而引起油的體積變化，所以該產品沒有儲油柜，顯然降低了變壓器的高度。

 5、由于波紋片取代了儲油柜，使變壓器油與外界隔離，這樣就有效地防止了氧氣、水份的進入而導致絕緣性能的下降。

 6、根據以上五點性能，保證了油浸式變壓器在正常運行內不需要換油，大大降低了變壓器的維護成本，同時延長了變壓器使用壽命。

 S13-800KVA油浸式變壓器產品特點

 1. 鐵芯選用優質低損耗取向冷軋硅鋼片，采用全斜接縫三級、五級兩種階梯斜接縫結構，我廠有兩條先進的橫剪線，可保證這種片型的自動剪切，與普通結構相比，損耗下降7~10%，空載電流下降30%以上;

 2. 線圈導線采用無氧銅電磁線，擴大了層式線圈的使用范圍，并加放軸向?qū)娱g油道。與普通的餅式線圈相比，有以下特點：

 a.占積率高

 b.繞制工藝簡單，工藝性好

 c.具有較高縱向電容，改善沖擊下電壓分布，提高耐雷電性能

 d.因為是軸向油道，散熱效率較高

 e.安匝平衡較好，軸向機械力較小

 f .采用優秀片式散熱器油箱，既保證了良好的散熱性能，又使得變壓器體積大大減小，外形美觀

 3 .所有產品均采用三級檢驗制度，即操作技工自檢、車間兼檢、專檢，以確保產品的高品質;

 4 .絕緣件采用密化工藝，保證絕緣件的收縮量在小程度;

 5 .引進國內先進的干燥系統進行干燥處理，該系統利用煤油的相變原理，以煤油為介質，能將變壓器絕緣件中的水分子從深層絕緣件中擠出，干燥徹底、速度快。該系統的預熱、抽真空、終點終出水量等階段全部由微機自動控制完成，真空度可達6Pa，同時具有自檢故障及跨國異地診斷等功能。
