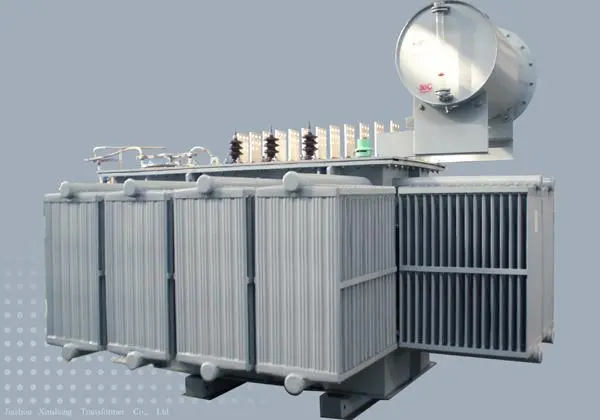

給用于鋼鐵冶煉的電弧爐供電的專用變壓器。容量大，結構復雜，技術要求較高。其副邊電壓低，一般從數十伏到數百伏，并要求能在較大范圍內調節；副邊電流往往達數千至數萬安。此外在鋼鐵冶煉中,熔化期需要功率大,要求變壓器能在2小時內有20%的過載能力。在煉鋼過程中，由于爐料的倒塌容易造成電極短路，所以電弧爐變壓器的原邊應串入限流電抗器，或使其具有較大的阻抗，以限制短路電流。

電爐運行時還要求供電的變壓器能調節電壓。電爐變壓器的調壓方式有兩種。

1、直接調壓法：在變壓器原繞組上，引出抽頭接分接開關。在原邊三相之間還可用△-Y換接來實現副邊電壓調節。△-Y換接是一種很經濟的調壓方式，在不改變?cè)呍褦?shù)的基礎上,就能將副邊電壓降低到原來的1/ 。因每相繞組有9個抽頭，加上△-Y換接,總共能得到2×9即18級電壓。

2、間接調壓法：帶串聯變壓器的間接調壓方法。 主變壓器1是一臺三繞組變壓器（見多繞組變壓器），

a.繞組是高壓繞組,接到電網；

b.繞組是帶抽頭的繞組，通過分接開關與串聯變壓器Ⅱ的原繞組4串聯；

c.繞組與串聯變壓器Ⅱ的副繞組5串聯，對電爐負載供電。通過分接開關改變串聯變壓器Ⅱ的原邊電壓，能使3、5繞組輸出的電壓發生變化。接到負載上的3、5繞組，一般只有1～2匝，通常由銅或鋁板制成8字形線圈。
